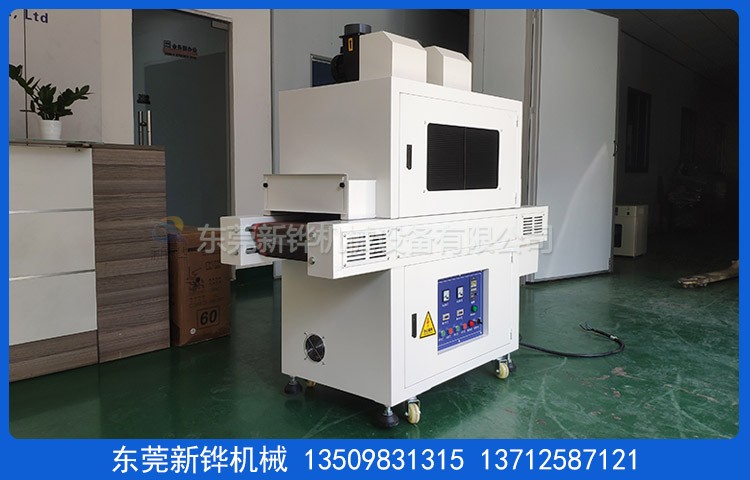

設備名稱:UV油漆光固機
機器型號:XHUV-303
機臺電源:AC380V 50HZ 10KVA
固化尺寸:長1000×寬650×高500mm
輸送尺寸:長2000×寬890×高1840mm（以實物為準）
機臺結構:入料高度:100mm；進料段:400mm；遮光罩:200mm；光固段:800mm；遮光罩:200mm；出料段:400mm。
安裝定位:底部安裝承重3寸腳輪、M18腳杯高度可調+50mm。

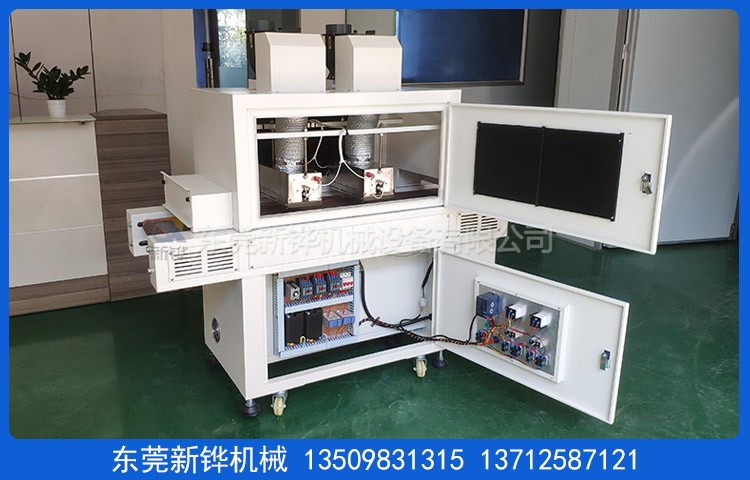

檢修方式:UV固化室兩側為活動門。
外箱材質:SS41＃1.2mm 鋼板，光固室兩側為活動門。
機架材質:T2.0*40*40mm 鐵方通，底部安裝腳輪腳杯。
機臺顏色:UV油漆光固機經防銹處理后靜電高溫粉體涂裝，整機為鄒紋灰白色。
點燈光源:3 支*3KW 汞燈 365nm，有效發光寬度:500mm。
UV 燈罩:鋁合金反射罩+不銹鋼外罩。
照射距離:UV 燈罩照射距離手動調節，調節高度 100mm。
點燈控制:變壓器+電容+延時計時器+點燈累計時器。
光強控制:強光或弱光兩檔選擇 UV 照射強度。
排風方式:兩側排風+頂部離心風機配∮120mm 排風閥。
進風方式:UV 室兩側安裝閉式回風百葉側面進風。
輸送網帶:UV油漆光固機網帶寬600mm*4*4網格咖啡色鐵弗龍網帶。
輸送速度:1~6m/min 任意調節。
輸送動力:調速電機配合電子調速器,附數字式 LED 速度表顯示。
安全保護:超溫警報裝置，馬達、電熱過電流保護，控制回路短路及過載保護。
漏電斷路器、電源逆向防止器等…合乎國際安全標準。
防護標簽:所有帶電外露部位加裝絕緣保護罩，危險處貼有警示標識，電柜防護等級 IP54。
供電電源:主電源采用AC 220V/380V/50Hz 三相五線制。
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑。
售后服務:設備自送貨之日起質保期為1年（燈管保固1000小時），質保期內發生非人為質量問題免費維修,質保期外設備配件損耗造成的故障本公司酌情收取工本費。
培訓服務:免費提供設備的程序編寫及輸入、故障排除、操作、日常維護等培訓內容,免費提供日常技術咨詢和故障處理服務,不定期對設備使用狀況進行質量跟蹤。
驗收標準:本機臺含 3 米電源線、5 米排風軟管（不含排風管安裝）；設備調試完成 3 天內為驗收時間，以雙方簽定的技術協議書為標淮；設備交付時附設備說明書、操作手冊、主要部件說明書、軟件備份各 1 份。
東莞新鏵光固化設備廠家生產:UV油漆光固機,紫外光固化設備,油漆UV機,涂料油墨光固機,UV固化機,油漆UV光固機,UV固化機,UV改質機,UV固化爐,UV固化燈,電暈處理機,UV固化燈管,UV光固化,等高效節能的設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
