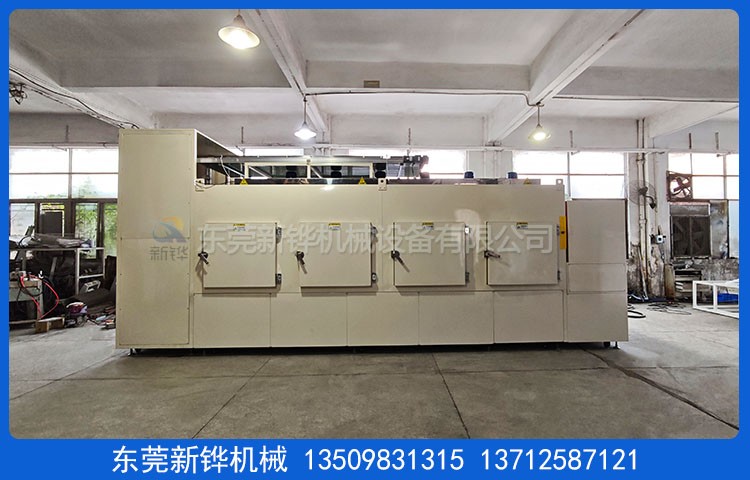

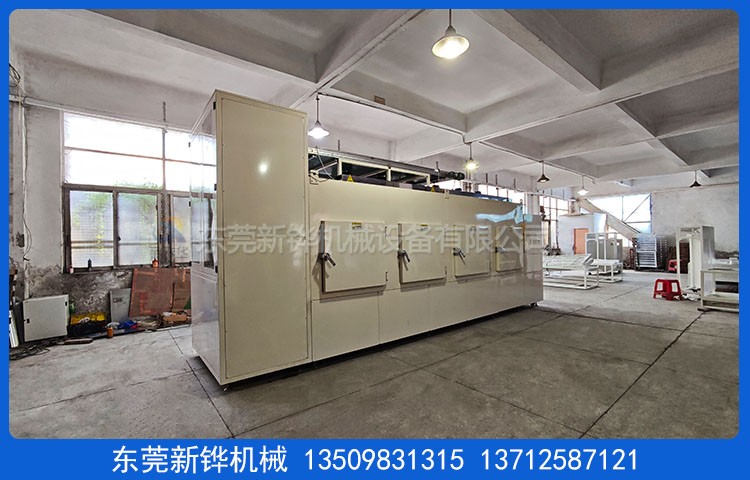

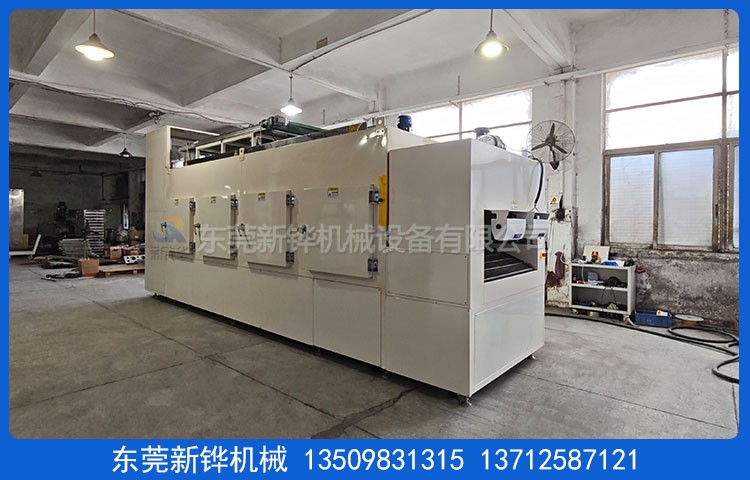

設備名稱:退火爐
機臺電源:380V±20V, 3 phases with PE and N
烘烤尺寸:長:5500*寬1000*300mm
輸送尺寸:長6500×寬1760×高3140mm（以實物為準）
鏈速可調速范圍:0.2-1m/min。
運轉周期:10min-15min。
退火爐入口升降接料傳送帶:長700*1000mm耐溫120℃橡膠皮帶，PLC控制。
退火爐傳送鏈條網帶:絲徑1.5mm，螺距15mnmn，穿條10mmSUS316不銹鋼網帶，網帶內寬1000mm，SUS304不銹鋼鏈條配軸承，201#鏈輪。
加熱方式:前端采用紅外加熱進行預熱產品，后面6段采用SUS304不銹鋼電加熱管加熱。
溫度控制:室溫+10℃-最高150℃可調節，7段溫控器采用歐姆龍品牌，型號:E5CE-QX3ASM-808；儀表顯示探頭位置溫度±3℃（不測爐內溫差）。
保溫材料:頂部+側面硅酸鋁白棉，保溫層厚度100mm,，多處開門產生導熱不測表面溫度。
進料隔離方式:退火爐采用風淋隔溫控制，能夠順暢連接投料機構以及工作臺；
循環風機:380V/50HZ/0.75kw/4P:品牌:升捷&三越
輸送電機:萬鑫減速電機配三菱變頻器；
出風過濾器:耐高溫H3級高效過濾器，需與GSE其他退火爐的過濾器大小尺寸一樣，可以互用。
配有除靜電風機支架2個:產品的投料、接料處各1個，并配備除靜電風機4臺(型號:SOKUDOU SKD-C2):產品的投料、接料處各2并在退火爐入口安裝有一套高溫離子風棒:SSD SAT-HTBO1/HTB1100（鼎江購買）；
產品經過冷卻段后，產品表面溫度已實測為準。
安全保護:漏電斷路器,電源逆向防止器,超溫停止加熱,馬達及電熱過電流,控制回路短路及超載,三色信號指示燈（紅色故障,黃色待機,綠色運行）等保護并警報裝置…合乎國際安全標準.
防護標簽:所有帶電外露部位加裝絕緣保護罩,危險處貼有高溫,防觸電警示標識,電柜防護等級IP54.
機臺電源:主電源采用AC 220V/380V/50Hz三相五線制.
使用條件:環境相對濕度40%-50%,溫度為20-30攝氏度.
注意事項:烘烤的產品不能含有高濃度易燃,易爆揮發性氣體或溶劑.
執行標準:爐溫均勻度按GB9452-1988或JB/T6049-1992,電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行.
參考標準:JB/T7629－94A/DQ5071－92《耐火纖維爐襯的設計和安裝規范/筑爐守則》,GB10067.1/4－88《電熱設備/間接電阻爐基本技術條件和通用部分》.
東莞新鏵高溫設備廠家生產:退火爐,快速退火爐,大型退火爐,光亮退火爐,工件退火爐,隧道式退火爐,燒銀隧道爐,高溫隧道爐,粉未冶金燒結爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
