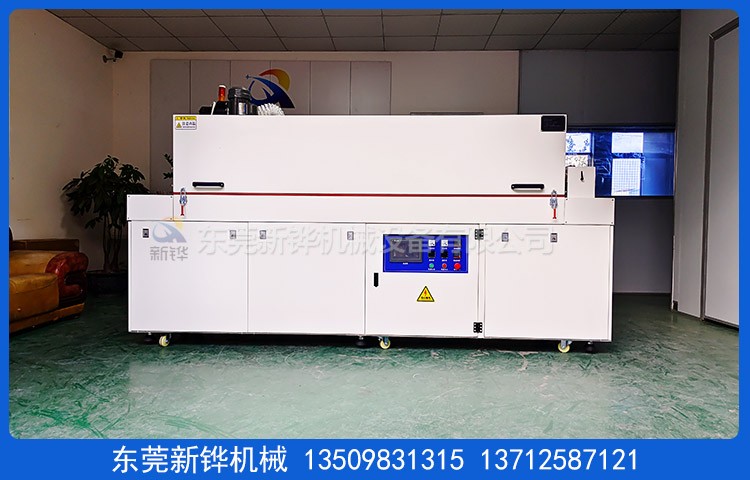

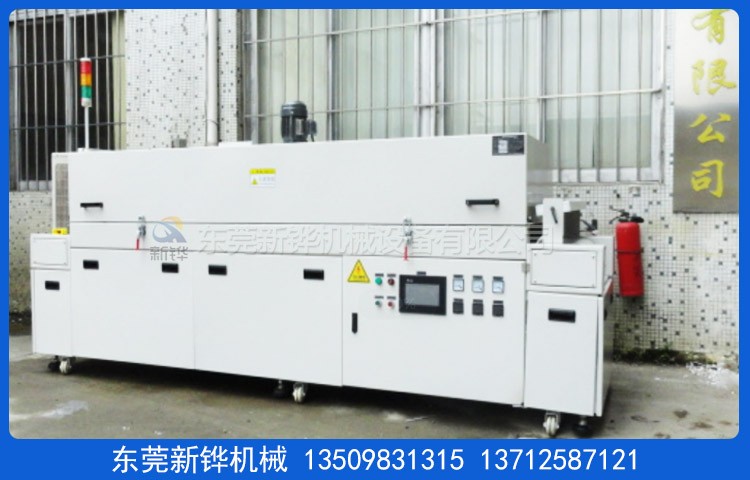

設備名稱:工業電容隧道爐
機臺型號:XHSO-2.6-045-2R
整機電源:AC380V 3φ 50HZ 12.5KW
內型尺寸:寬470mm×長2000mm×高80mm（烘干區）
外型尺寸:寬620mm×長2600mm×高1750mm
機臺尺寸:入料段長300mm；加熱段長2000mm（2段加熱）；出料段長200mm。
進出料口:0-80mm高低度可調。
輸送網面:距離地面高度1020±20mm可調,爐內寬470mm,輸送帶有效寬度:450mm。
機臺結構:加熱段采用手動撐桿掀開式設計,方便檢修及清潔保養。
內箱材質:標1.2mm厚SUS201#不銹鋼板加工制作,氬弧焊接,保證爐內清潔,無灰塵產生。
外箱材質:標1.5mm厚SS41#冷軋鋼板加工制作。
機架材質:工業電容隧道爐采用40*40*1.5mm厚方通焊接成型,底部安裝承重3寸腳杯,腳杯高度可調,方便設備的固定和對接；機臺焊接處焊接牢固、打磨平整；經防銹處理后靜電高溫粉體涂裝,整機為鄒紋灰白色。
保溫結構:采用100K高密度保溫棉,保溫厚度100mm,加空氣層隔熱保溫。
加熱爐蓋采用耐高溫硅膠迫緊,密封處理,美觀無污染。
安全標識:設備高溫部分加貼高溫警示標識。
溫度范圍:常用溫度70℃,最高溫度:常溫～150℃可調；
溫度均勻度:恒溫30分鐘空載測試70℃±3℃（進出料口除外）；
溫度控制系統:臺達PLC及日本歐姆龍溫控器+陽明SSR進行溫度控制,爐內分前、后二段進行分別控溫,輸入模式為臺灣(華菱)精密K型熱電偶；具備自動整定和PID參數的自動更正功能；操作面板:采用7寸臺達觸摸屏集中控制。
運風方式:加熱段:2000mm/1個運風馬達,馬達由頂部循環送風,熱風經過風道分散后從上至下后吹向產品,循環運風設計,均勻性佳。采用長軸型烤箱專用馬達1組（升捷）及9寸強力型多翼式鍍鋅風輪。
加熱系統:采用不銹鋼電熱管+熱風循環進行加熱,加熱溫度均勻、穩定、溫差小。
加熱功率:約為12KW。
發熱管數量:6根分2組；
輸送網帶:采用0.7mm特弗龍布帶（黑色）,輸送網有效寬450㎜。
防偏裝置:工業電容隧道爐采用鐵弗龍布帶加防偏導條。
輸送動力:萬鑫400W1:1000減速電機驅動配合易能變頻器調速,輸送時間:15分鐘走2150mm；
輸送方向:從右向左輸送（以操作人員面向機臺,控制面板在機臺左邊為基準）；
安全保護超溫停止加熱并警報裝置；馬達、電熱過電流保護；控制回路短路及超載保護；正泰漏電斷路器；三色指示燈（紅色故障指示、黃色待機指示、綠色運轉指示）；每個加熱段用單獨的溫控器（數顯溫控器）、感溫頭監控溫度,超溫停止加熱并報警；
使用條件:主電源采用AC220V/380V/50Hz三相五線制。
環境相對濕度≤75%,溫度:0℃～40℃,氣管負載壓縮空氣壓力大于5bar。
注意事項:烘烤的產品不能含有高濃度易燃、易爆揮發性氣體或溶劑.。
執行標準:爐溫均勻度按GB9452-1988,或JB/T6049-1992執行；電熱設備的安全性按GB5959.1-1986,GB5959.4-1992執行；JB/T7629－94《耐火纖維爐襯的設計和安裝規范》；JB/DQ5071－92《筑爐守則》；GB10067.1－88《電熱設備基本技術條件通用部分》；GB10067.4－88《電熱設備基本技術條件間接電阻爐》；GB9452－88《熱處理爐有效加熱區測定方法》；其余按相關的中華人民共和國國家標準及部頒標準。
售后服務:本公司設備自送貨之日起,整機質保期為1年,配件部分按配件實際保修日期為準；質保期內發生任何非人為質量問題,免費提供維修；全年制免費提供日常技術咨詢和故障處理服務,并不定期對設備使用狀況進行質量跟蹤。設備安裝調試完畢后,現場實際操作培訓；質保期外設備故障,損耗造成的配件本公司酌情收取工本費。
交貨日期；收到訂金之日起20天完成。
驗收標準:以雙方簽定的技術協議書為標淮；設備交付時附設備說明書1份。
東莞新鏵烘干設備廠家生產:工業電容隧道爐,電容隧道爐,電容烘干隧道爐,電容高溫隧道爐,電容燒結隧道爐,電容熱處理隧道爐,熱風隧道爐,紅外線隧道爐,固化隧道爐,高溫隧道爐等設備研發制造。
聯系方式:藍生13509831315賴小姐13712587121
生產地址:中國東莞市萬江區滘聯創富工業園
新鏵官網:http://www.15ymzp.cn
新鏵郵箱:dgxhua@126.com
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
